ENTREGAMOS SOLUCIONES

y no solo el hardware

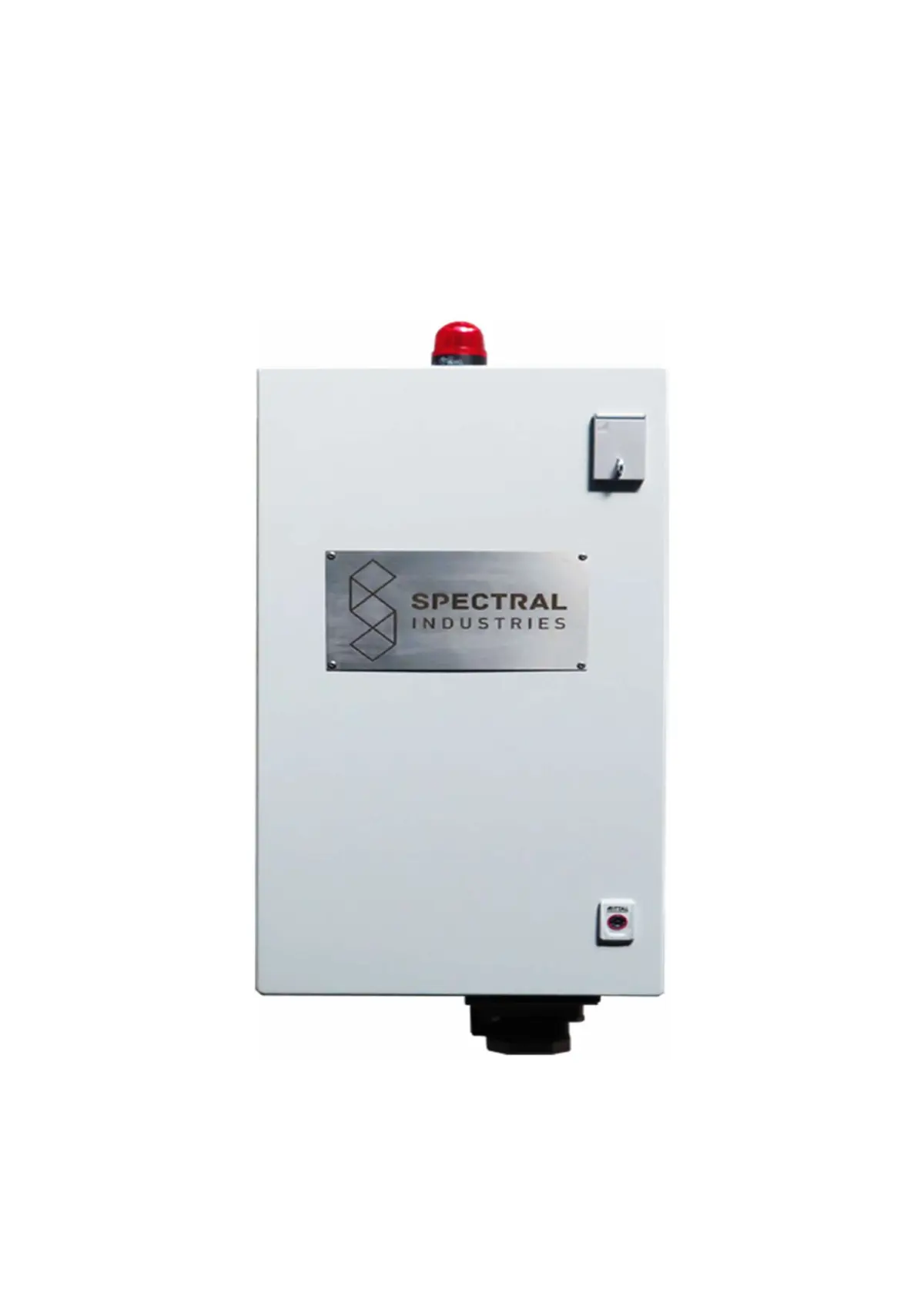

SENSOR DE CINTA TRANSPORTADORA

La monitorización en tiempo real de cualquier tipo de material es posible con el sensor LIBS de la cinta transportadora. El sensor LIBS de SPECTRAL se puede posicionar sobre cualquier cinta transportadora para medir la composición elemental total del material que pasa por la cinta. Esta configuración es ideal para aplicaciones de minería, como monitorear la composición del material extraído con el fin de separar el mineral del material de desecho. Además, el dicho sensor se puede emplear para aplicaciones de reciclaje para identificar los materiales que se desean clasificar.

Prestaciones del sensor LIBS de la cinta transportadora desarrollado por SPECTRAL:

  • El tiempo necesario para una medición es << 1 ms, lo que permite velocidades de medición de hasta 1000 Hz.
  • El sensor puede funcionar con distintas velocidades de cinta.
  • La configuración flexible del sensor permite una distancia de trabajo sintonizable entre el sensor y la correa.
  • Captura todos los elementos de la tabla periódica presentes en la muestra en una sola medición.
  • Los límites de detección alcanzables son por debajo de 1 permilla (1000 ppm).

ANALIZADOR DE LABORATORIO

El analizador LIBS de escritorio SPECTRAL ya está listo para realizar su pedido. Este sistema LIBS plug-and play se puede colocar en un escritorio o al lado del lugar de producción. Simplemente abra la puerta, coloque la muestra en el portamuestras, mueva la muestra a la ubicación deseada usando el punto de alineación del láser rojo, cierre la puerta y comience la medición.

Algunas características clave del sistema de escritorio:

  • Analiza una amplia variedad de muestras que se pueden escanear de forma automática.
  • Escaneo 3D automatizado con una resolución de 100 µm.
  • Láser de alta potencia y espectrómetro echelle incluidos para LIBS de banda ancha.
  • Software de fácil manejo para operar el hardware y procesar los datos de medición.
  • Caja de seguridad láser que contiene todos los componentes LIBS: espectrómetro, láser y electrónica para que los experimentos se puedan realizar sin usar gafas láser.
  • Posibilidad de configuración personalizada: hay disponibles varias opciones de láser y espectrómetro.

ESCANER DE NUCLEOS DE PERFORACIONES

La perforación de núcleos se utiliza a menudo en la exploración de recursos minerales y otros estudios geológicos para obtener información sobre el subsuelo de la Tierra. El análisis de los núcleos de perforación obtenidos se realiza tradicionalmente a través de inspección visual y análisis de laboratorio, que requieren mucho tiempo y son costosos. El escáner de núcleos de perforación LIBS-XRF combinado es un producto conjunto de SPECTRAL Industries y el especialista en XRF Avaatech y está listo para ser puesto en el campo cerca de la operación de perforación. Los núcleos se pueden colocar en el escáner directamente después de la perforación. El escáner entrega un perfil químico del núcleo de perforación en un minuto utilizando la tecnología LIBS.

Prestaciones del Escáner de Núcleos de Perforaciones por SPECTRAL son:

  • Muestra la concentración relativa de todos los elementos de la tabla periódica a lo largo del núcleo.
  • Resolución espacial <1 mm posible.
  • Escanea un núcleo de perforación de 1 metro en 1 minuto utilizando LIBS.

SENSOR LIBS

El analizador LIBS por SPECTRAL es un sensor flexible y versátil para el usuario de i + D, que requiere la máxima funcionalidad por un precio bajo. Se puede posicionar el analizador en distintas orientaciones respecto a la muestra. Esto permite a los usuarios medir en muestras sólidas y en polvo, pero también en gases o líquidos en movimiento.

El software SPECTRAL permite a los usuarios optimizar todos los parámetros de medición necesarios y realizar mediciones automatizadas. Los espectros LIBS registrados se pueden procesar en cualquier tipo de software de análisis. Además, el software hecho por SPECTRAL también permite realizar un análisis sencillo de los datos.

El analizador LIBS está compuesto por los siguientes componentes:

  • Unidad de espectrómetro IRIS Echelle (incluyendo la fibra óptica) o un espectrómetro tipo Czerny-Turner.
  • Láser pulsado (frecuencia de repetición típica de 20 Hz, energía de pulso 120 mJ, duración del pulso 5 ns).
  • Cabeza óptica (unidad opto-mecánica de enfoque láser y colleccion de señales).
  • Generador de retardo de pulsos (PDG) para medidas gated – LIBS.
  • PC con software SPECTRAL preinstalado.
  • OPCIONAL: Etapa de traducción traslacional XYZ para el escaneo de muestras, integrada en nuestro software.

Contáctenos para saber que cómo podemos configurar un sensor LIBS ideal para vuestra aplicación. Podemos desarrollar un sistema según su necesidad omitiendo o remplazando los componentes del sensor.

1
Spectrometer
2
PC
3
Laser
4
Laser focussing and signal collection optics
5
Sample
  1. Spectrometer
  2. PC
  3. Laser
  4. Laser focussing and signal collection optics
  5. Sample

Esquema del Sensor LIBS de SPECTRAL.

OLUCIONES A MEDIDA

SPECTRAL ofrece el servicio para desarrollar conjuntamente soluciones únicas de detección química basadas en LIBS, hechas a medida de acuerdo con los requisitos del cliente. SPECTRAL se dedica a cooperar en todo el proceso, desde un estudio de viabilidad hasta la producción en serie de unidades de sensores LIBS. Actualmente, tenemos este tipo de proyectos de desarrollo conjuntos en ejecución con clientes en equipos de minería y equipos de clasificación para reciclaje. Somos capaces de entregar sistemas de sensores LIBS individuales, pero nuestro socio de fabricación también permite la entrega de cientos de sistemas de sensores LIBS por año.

High Throughput
Non Contact
No Sample preparation
Robust
Fast & Accurate
